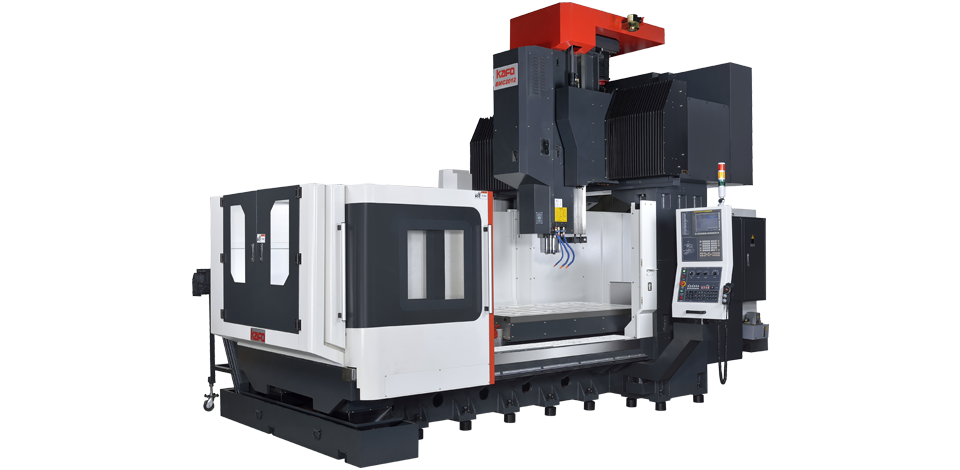

龙门式加工中心 / 龙门数控铣床

BMC-2012

龙门式加工中心 / 龙门数控铣床

BMC-2616

龙门式加工中心 / 龙门数控铣床

BMC-4116 (特殊版)

龙门式加工中心 / 龙门数控铣床

BMC-3012 (特殊版)

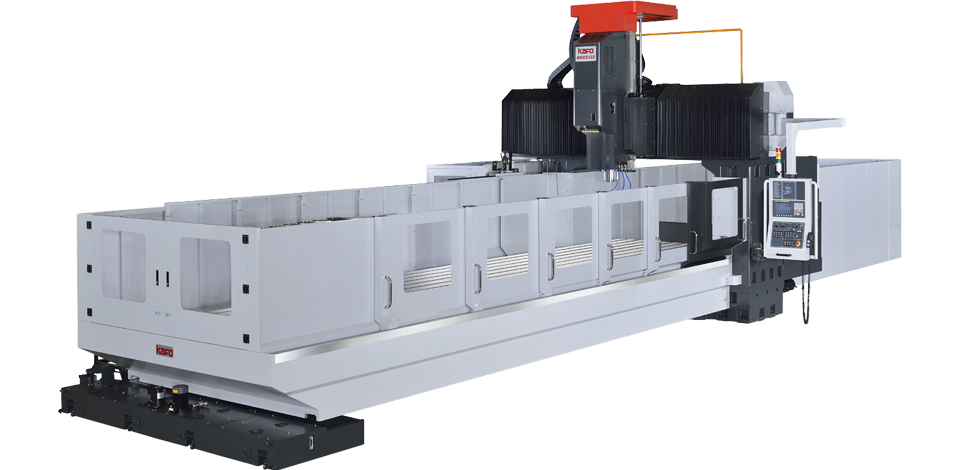

龙门式加工中心 / 龙门数控铣床

BMC-6122

B/BMC 系列

龙门式加工中心 / 龙门数控铣床

强化的机身结构通过严苛的FEM分析,强化了切削时轴向及径向刚性,再加上X、Y轴使用精密滚柱线性滑轨的配置,提供高灵敏的动态精度。三轴进给采用高精密齿轮传动,并使用高精密度滚珠螺杆,配合P4级斜角滚珠轴承与DIN5级精密研磨齿轮传动机构,运转传动效率高。

  • 具有最短的主轴中心线距离,刚性强,热变位低。
  • 缩短齿轮箱传动轴长度,可有效减少震动。
  • Z轴配置两组配重油压缸,可同步平衡主轴头重量。
  • 整机三轴采德国INA超强滚柱线轨或日本名厂NSK/THK线轨。

规格

型号 行程(X / Y / Z) 主轴鼻端至工作台距离 双立柱间距离(门宽) 工作台尺寸 工作台最大载重 主轴转速 快移速度 (X / Y / Z) 刀柄型式 刀库容量
  mm mm mm mm kg rpm m / min type pc

B-2012

BMC-2012

2100 × 1200 × 800B-2012 200 - 1000B-2012 1350B-2012 2000 × 1100B-2012 4000B-2012 齿轮 6000B-2012 20 / 20 / 15B-2012 BT50 / CAT50B-2012 30B-2012

B-2012A

BMC-2012A

2100 × 1200 × 800B-2012A 150 - 950B-2012A 1350B-2012A 2000 × 1100B-2012A 4000B-2012A 直结 8000B-2012A 20 / 20 / 15B-2012A BT40 / CAT40B-2012A 32B-2012A

B-3012

BMC-3012

3100 × 1200 × 800B-3012 200 - 1000B-3012 1350B-3012 3000 × 1100B-3012 5000B-3012 齿轮 6000B-3012 20 / 20 / 15B-3012 BT50 / CAT50B-3012 30B-3012

B-3012A

BMC-3012A

3100 × 1200 × 800B-3012A 150 - 950B-3012A 1350B-3012A 3000 × 1100B-3012A 5000B-3012A 直结 8000B-3012A 20 / 20 / 15B-3012A BT40 / CAT40B-3012A 32B-3012A

B-2015

BMC-2015

2100 × 1500 × 800B-2015 200 - 1000B-2015 1650B-2015 2000 × 1400B-2015 6000B-2015 齿轮 6000B-2015 20 / 20 / 15B-2015 BT50 / CAT50B-2015 30B-2015

B-3015

BMC-3015

3100 × 1500 × 800B-3015 200 - 1000B-3015 1650B-3015 3000 × 1400B-3015 7000B-3015 齿轮 6000B-3015 20 / 20 / 15B-3015 BT50 / CAT50B-3015 30B-3015

B-2616

BMC-2616

2600 × 1600 × 900B-2616 200 - 1100B-2616 1700B-2616 2500 × 1500B-2616 9000B-2616 齿轮 6000B-2616 24 / 24 / 15B-2616 BT50 / CAT50B-2616 30B-2616

B-3116

BMC-3116

3100 × 1600 × 900B-3116 200 - 1100B-3116 1700B-3116 3000 × 1500B-3116 11000B-3116 齿轮 6000B-3116 24 / 24 / 15B-3116 BT50 / CAT50B-3116 30B-3116

B-4116

BMC-4116

4100 × 1600 × 900B-4116 200 - 1100B-4116 1700B-4116 4000 × 1500B-4116 14000B-4116 齿轮 6000B-4116 20 / 24 / 15B-4116 BT50 / CAT50B-4116 30B-4116

B-5116

BMC-5116

5100 × 1600 × 900B-5116 200 - 1100B-5116 1700B-5116 5000 × 1500B-5116 17000B-5116 齿轮 6000B-5116 15 / 20 / 15B-5116 BT50 / CAT50B-5116 30B-5116

B-6116

BMC-6116

6100 × 1600 × 900B-6116 200 - 1100B-6116 1700B-6116 6000 × 1500B-6116 20000B-6116 齿轮 6000B-6116 10 / 20 / 15B-6116 BT50 / CAT50B-6116 30B-6116

B-2622

BMC-2622

2600 × 2200 × 900B-2622 200 - 1100B-2622 2300B-2622 2500 × 2100B-2622 11000B-2622 齿轮 6000B-2622 20 / 20 / 15B-2622 BT50 / CAT50B-2622 30B-2622

B-3122

BMC-3122

3100 × 2200 × 900B-3122 200 - 1100B-3122 2300B-3122 3000 × 2100B-3122 14000B-3122 齿轮 6000B-3122 20 / 20 / 15B-3122 BT50 / CAT50B-3122 30B-3122

B-4122

BMC-4122

4100 × 2200 × 900B-4122 200 - 1100B-4122 2300B-4122 4000 × 2100B-4122 17000B-4122 齿轮 6000B-4122 15 / 20 / 15B-4122 BT50 / CAT50B-4122 30B-4122

B-5122

BMC-5122

5100 × 2200 × 900B-5122 200 - 1100B-5122 2300B-5122 5000 × 2100B-5122 20000B-5122 齿轮 6000B-5122 15 / 20 / 15B-5122 BT50 / CAT50B-5122 30B-5122

B-6122

BMC-6122

6100 × 2200 × 900B-6122 200 - 1100B-6122 2300B-6122 6000 × 2100B-6122 23000B-6122 齿轮 6000B-6122 10 / 20 / 15B-6122 BT50 / CAT50B-6122 30B-6122

B-8122

BMC-8122

8100 × 2200 × 900B-8122 200 - 1100B-8122 2300B-8122 8000 × 2100B-8122 26000B-8122 齿轮 6000B-8122 10 / 15 / 15B-8122 BT50 / CAT50B-8122 30B-8122

B-10122

BMC-10122

10100 × 2200 × 900B-10122 200 - 1100B-10122 2300B-10122 10000 × 2100B-10122 29000B-10122 齿轮 6000B-10122 8 / 15 / 15B-10122 BT50 / CAT50B-10122 30B-10122

B-3127

BMC-3127

3100 × 2700 × 900B-3127 200 - 1100B-3127 2800B-3127 3000 × 2600B-3127 15000B-3127 齿轮 6000B-3127 20 / 20 / 15B-3127 BT50 / CAT50B-3127 30B-3127

B-4127

BMC-4127

4100 × 2700 × 900B-4127 200 - 1100B-4127 2800B-4127 4000 × 2600B-4127 18000B-4127 齿轮 6000B-4127 15 / 20 / 15B-4127 BT50 / CAT50B-4127 30B-4127

B-5127

BMC-5127

5100 × 2700 × 900B-5127 200 - 1100B-5127 2800B-5127 5000 × 2600B-5127 20000B-5127 齿轮 6000B-5127 12 / 20 / 15B-5127 BT50 / CAT50B-5127 30B-5127

B-6127

BMC-6127

6100 × 2700 × 900B-6127 200 - 1100B-6127 2800B-6127 6000 × 2600B-6127 23000B-6127 齿轮 6000B-6127 10 / 20 / 15B-6127 BT50 / CAT50B-6127 30B-6127

B-8127

BMC-8127

8100 × 2700 × 900B-8127 200 - 1100B-8127 2800B-8127 8000 × 2600B-8127 26000B-8127 齿轮 6000B-8127 10 / 20 / 15B-8127 BT50 / CAT50B-8127 30B-8127

B-10127

BMC-10127

10100 × 2700 × 900B-10127 200 - 1100B-10127 2800B-10127 10000 × 2600B-10127 29000B-10127 齿轮 6000B-10127 8 / 20 / 15B-10127 BT50 / CAT50B-10127 30B-10127

B-4131

BMC-4131

4100 × 3100 × 900B-4131 200 - 1100B-4131 3200B-4131 4000 × 2900B-4131 18000B-4131 齿轮 6000B-4131 15 / 20 / 15B-4131 BT50 / CAT50B-4131 30B-4131

B-5131

BMC-5131

5100 × 3100 × 900B-5131 200 - 1100B-5131 3200B-5131 5000 × 2900B-5131 20000B-5131 齿轮 6000B-5131 12 / 20 / 15B-5131 BT50 / CAT50B-5131 30B-5131

B-6131

BMC-6131

6100 × 3100 × 9100B-6131 200 - 1100B-6131 3200B-6131 6000 × 2900B-6131 23000B-6131 齿轮 6000B-6131 10 / 20 / 15B-6131 BT50 / CAT50B-6131 30B-6131

B-8131

BMC-8131

8100 × 3100 × 900B-8131 200 - 1100B-8131 3200B-8131 8000 × 2900B-8131 26000B-8131 齿轮 6000B-8131 10 / 15 / 15B-8131 BT50 / CAT50B-8131 30B-8131

B-10131

BMC-10131

10100 × 3100 × 900B-10131 200 - 1100B-10131 3200B-10131 10000 × 2900B-10131 29000B-10131 齿轮 6000B-10131 8 / 15 / 15B-10131 BT50 / CAT50B-10131 30B-10131

B-4140

BMC-4140

4100 × 4000 × 1100B-4140 200 - 1300B-4140 3750B-4140 4000 × 3200 / 3500B-4140 18000B-4140 齿轮 6000B-4140 15 / 15 / 15B-4140 BT50 / CAT50B-4140 30B-4140

B-5140

BMC-5140

5100 × 4000 × 1100B-5140 200 - 1300B-5140 3750B-5140 5000 × 3200 / 3500B-5140 20000B-5140 齿轮 6000B-5140 12 / 15 / 15B-5140 BT50 / CAT50B-5140 30B-5140

B-6140

BMC-6140

6100 × 4000 × 1100B-6140 200 - 1300B-6140 3750B-6140 6000 × 3200 / 3500B-6140 23000B-6140 齿轮 6000B-6140 10 / 15 / 15B-6140 BT50 / CAT50B-6140 30B-6140

B-8140

BMC-8140

8100 × 4000 × 1100B-8140 200 - 1300B-8140 3750B-8140 8000 × 3200 / 3500B-8140 26000B-8140 齿轮 6000B-8140 8 / 15 / 15B-8140 BT50 / CAT50B-8140 30B-8140

B-10140

BMC-10140

10100 × 4000 × 1100B-10140 200 - 1300B-10140 3750B-10140 10000 × 3200 / 3500B-10140 29000B-10140 齿轮 6000B-10140 8 / 15 / 15B-10140 BT50 / CAT50B-10140 30B-10140

本规格仅供参考,本公司保留机械规格、设计及特性变更之权利,恕不另行通知。
