天車龍門式加工中心 / 天車龍門數控銑床

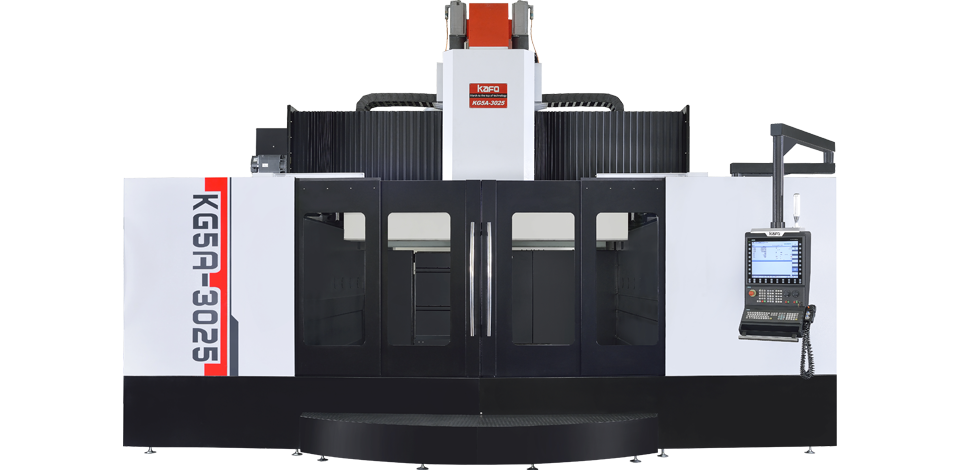

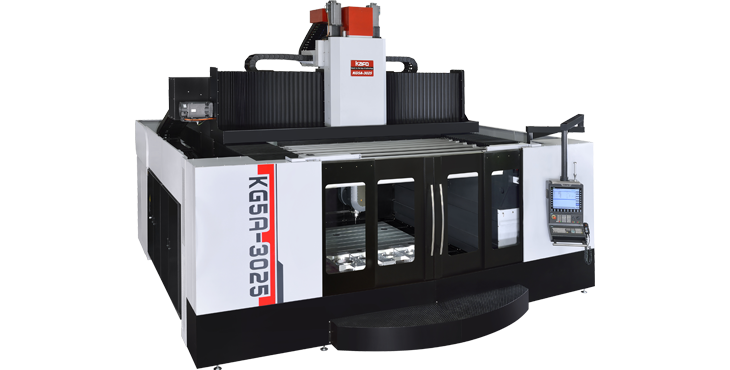

KG5A-3025

天車龍門式加工中心 / 天車龍門數控銑床

KG5A-3025

KG/KG5A 系列

天車龍門式加工中心 / 天車龍門數控銑床

KG系列龍門五面加工中心可選擇搭載各類型自動附加頭(90度側銑頭、萬向頭、延長頭、增速延長頭…等)自動交換系統。 標配立臥換刀刀庫,另可選擇搭配多頭倉自動頭交換。 角度附加頭部分標準高精度曲齒5度分割,另可選擇1/2.5度分割,也可選擇中心出水功能。 KG5A系列天車五軸加工中心主要針對中大型或超大重量加工件之加工需求而設計,結合世界一流之高品質五軸頭製造技術完成五軸加工,同步完成立式、臥式與各種自由角度的加工,大幅提升加工效率。 落地式工作台超強載重能力,每平方米可達2.5噸重量。 依不同的加工應用選擇 HSK-A63 24,000 rpm 的高速主軸或是HSK-A100 10,000 rpm 大扭矩輸出的強力重切削主軸,大幅提升大型工件的加工效能與生產效率,充分符合各種不同產業的加工需求。 各系列皆可作客製化規格設計調整升級為KG/KG5A-xxxxS。(例如:機台鑄件加工精度、靜/動態精度、指定零件品牌等。)

  • 立柱採一體化結構設計,擁有抗震及高剛性的特點,可確保機台達到良好的切削性能及動態性能。
  • 天車式設計(X/Y/Z/A/C軸)皆在立柱上移動,工作台獨立設計,工件重量不影響機台性能。
  • Z軸雙螺桿直結同動,精度高,動態表現佳。
  • 搭配直結馬達驅動A/C兩軸銑削頭完成五軸加工,結構簡單,無磨耗、無背隙、高精度,進而達到高效率之加工應用。A/C軸皆採用高精度之編碼器。(搭配型式:KESSLER or工研院)

規格

型號 行程
(X / Y / Z)
主軸鼻端至
工作台距離
主軸鼻端至
工作台距離
雙立柱間距離
(門寬)
工作台尺寸 工作台最大載重 最高轉速 / 旋轉角度-A軸 最高轉速 / 旋轉角度-C軸 快移速度
(X / Y / Z)
刀柄型式 刀庫容量
  mm mm mm mm mm kg rpm rpm m / min type pc

KG-1727

KG5A-1727

1700 × 2700 × 1100KG-1727 200 - 1300KG-1727 KG-1727 3760KG-1727 1600 × 2600KG-1727 2500KG-1727 100 / ±105KG-1727 100 / ±200KG-1727 20 / 20 / 20KG-1727 HSK A63/HSK A100KG-1727

KG-2232

KG5A-2232

2200 × 3200 × 1100KG-2232 200 - 1300KG-2232 4260KG-2232 2100 × 3100 KG-2232 2500 KG-2232 100 / ±105KG-2232 100 / ±200KG-2232 20 / 20 / 20KG-2232 HSK A63/HSK A100KG-2232 16KG-2232

KG-4040

KG5A-4040

4000 × 4000 × 1100KG-4040 200 - 1300KG-4040 5090KG-4040 4000 × 3800 KG-4040 2500 KG-4040 100 / ±105KG-4040 100 / ±200KG-4040 10 / 10 / 10KG-4040 HSK A63/HSK A100KG-4040 16KG-4040

KG-6040

KG5A-6040

6000 × 4000 × 1100KG-6040 200 - 1300KG-6040 5090KG-6040 6000 × 3800 KG-6040 2500 KG-6040 100 / ±105KG-6040 100 / ±200KG-6040 10 / 10 / 10KG-6040 HSK A63/HSK A100KG-6040 16KG-6040

KG-8040

KG5A-8040

8000 × 4000 × 1100KG-8040 200 - 1300KG-8040 5090KG-8040 8000 × 3800 KG-8040 2500 KG-8040 100 / ±105KG-8040 100 / ±200KG-8040 10 / 10 / 10KG-8040 HSK A63/HSK A100KG-8040 16KG-8040

KG-10040

KG5A-10040

10000 × 4000 × 1100KG-10040 200 - 1300KG-10040 5090KG-10040 10000 × 3800 KG-10040 2500 KG-10040 100 / ±105KG-10040 100 / ±200KG-10040 10 / 10 / 10KG-10040 HSK A63/HSK A100KG-10040 16KG-10040

KG-5050

KG5A-5050

5000 × 5000 × 1100KG-5050 200 - 1300KG-5050 6090KG-5050 5000 × 4800 KG-5050 2500 KG-5050 100 / ±105KG-5050 100 / ±200KG-5050 10 / 10 / 10KG-5050 HSK A63/HSK A100KG-5050 16KG-5050

KG-6050

KG5A-6050

6000 × 5000 × 1100KG-6050 200 - 1300KG-6050 6090KG-6050 6000 × 4800 KG-6050 2500 KG-6050 100 / ±105KG-6050 100 / ±200KG-6050 10 / 10 / 10KG-6050 HSK A63/HSK A100KG-6050 16KG-6050

KG-8050

KG5A-8050

8000 × 5000 × 1100KG-8050 200 - 1300KG-8050 6090KG-8050 8000 × 4800 KG-8050 2500 KG-8050 100 / ±105KG-8050 100 / ±200KG-8050 10 / 10 / 10KG-8050 HSK A63/HSK A100KG-8050 16KG-8050

KG-10050

KG5A-10050

10000 × 5000 × 1100KG-10050 200 - 1300KG-10050 6090KG-10050 10000 × 4800 KG-10050 2500 KG-10050 100 / ±105KG-10050 100 / ±200KG-10050 10 / 10 / 10KG-10050 HSK A63/HSK A100KG-10050 16KG-10050

本規格僅供參考,本公司保留機械規格、設計及特性變更之權利,恕不另行通知。
